在線粘度傳感器

            發布時間:2020-05-13 14:22:00
            摘要:SPC/L393在線粘度傳感器是法蘭安裝粘度計, 用于安裝在生產過程的流體中,提供不間斷的溫度和粘度追蹤。我們的技術基于簡單和穩定的電子式概念。 兩組線圈在一個連續電磁力的作用下來

            SPC/L393在線粘度傳感器是法蘭安裝粘度計, 用于安裝在生產過程的流體中,提供不間斷的溫度和粘度追蹤。我們的技術基于簡單和穩定的電子式概念。 兩組線圈在一個連續電磁力的作用下來回移動一個微型活塞。專利技術的電路分析活塞來回移動行程的時間,從而測量絕對粘度。

            位于活塞上方的導流裝置,將液體導入測量室,活塞持續運動以不斷更新樣品,同時機械摩擦不斷擦洗測量室。 一個內置的RTD溫度測量探頭,實時測量測量室的溫度。

            技術參數:

            輸入電壓

            24 VDC, 12 W

            輸出

            4-20mA; RS422

            精度

            ± 1.0% of full scale (correlates to ASTM D445)

            重復精度

            0.5%

            粘度范圍

            0.2-20,000cP (0.2-2cP, 0.25-5cP, 0.5-10cP, 1-20cP, 2.5-50cP, 5-100cP, 10-200cP, 25-500cP, 50-1,000cP, 100-2,000cP, 250-5,000cP, 500-10,000cP, 1,000-20,000cP)

            材質

            標準316L不銹鋼

            可承受溫度

            190°C (sensor);

            可承受壓力

            7Mpa

            溫度感應器類型

            4 wire Platinum RTD

            認證標準

            FM, cFM, CE, ATEX, IECeX, NEMA4,IP-66

            控制器:Ex II 2 G Ex d IIB + H2 T6 Gb Ta = -20°C to +60°C

            傳感器:Ex II 2 G Ex d IIC T3

            尺寸

            DIN 3.3” 9(h) x 7.1”(w) x 4” (d), 84mm(h) x 180mm(w) x

            100mm (d)

            重量

            DIN 3 lb 1.4kg

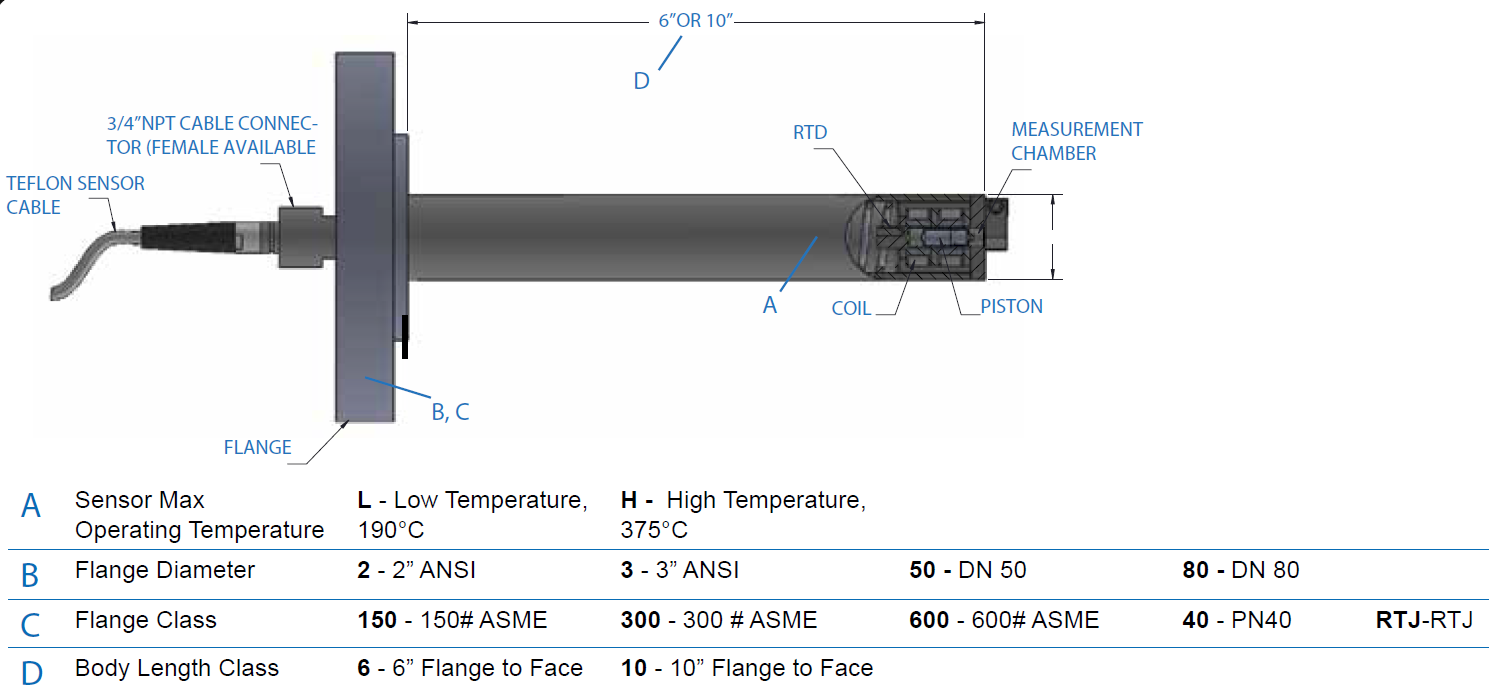

            探頭尺寸圖:

            Sensor

            Max Psi

            Sensor

            Max Psi

            CVI-L-393-2-150-D

            200

            CVI-L-393-50-40-D

            600

            CVI-H-393-2-150-D

            110

            CVI-H-393-50-40-D

            500

            CVI-L-393-2-600-D

            700

            CVI-L-393-80-40-D

            300

            CVI-H-393-2-600-D

            600

            CVI-H-393-80-40-D

            250

            CVI-L-393-3-300-D

            375

            CVI-L-393-2-RTJ-10

            1000

            CVI-H-393-3-300-D

            300

            CVI-H-393-2-RTJ-10

            900

            Max Operating

            Temperature

            CVI-L-393: 190°C

            CVI-H-393: 375°C
