高壓粘度計安裝說明

            發布時間:2022-06-10 14:17:00
            摘要:VP1600高壓粘度計的安裝說明: 第1步,傳感器安裝圖:我們為您配套專用Tee型三通管焊接在客戶管道上,311探頭傳感器直接插入Tee型管道并用標配的卡箍固定。如下圖: ( 三通Tee型

            VP1600高壓粘度計的安裝說明:

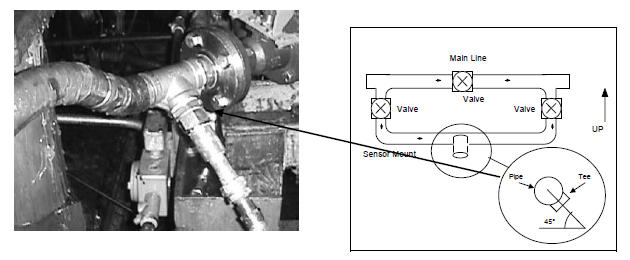

            第1步,傳感器安裝圖:我們為您配套專用Tee型三通管焊接在客戶管道上,311探頭傳感器直接插入Tee型管道并用標配的卡箍固定。如下圖:


            三通Tee型管建議按角度裝在旁通管路)

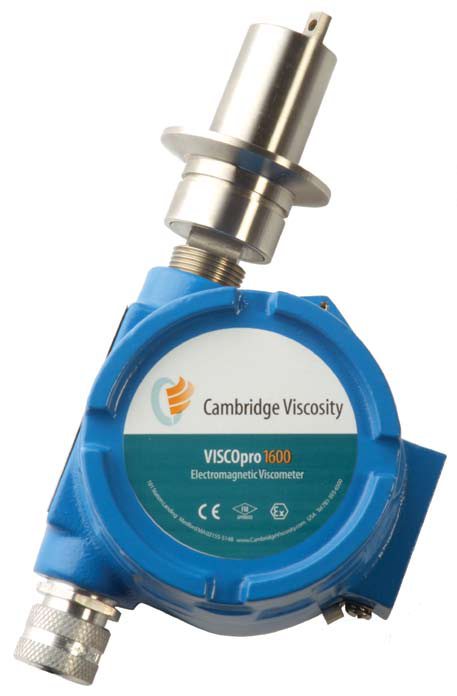

            第2步 控制器安裝:控制器通過標配螺紋,直接和311傳感器固定連接,并整體裝于Tee型接頭上。

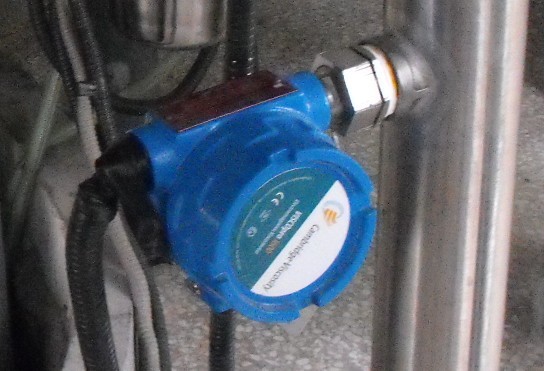

            (整體安裝后圖示)

            第3步 控制器另一端接口,連接客戶的12VDC電源和輸出信號線。輸出信號:溫度,粘度,溫度補償粘度(TCV),三種輸出任選兩種(VP1600型粘度計僅有兩個信號輸出端口, VP2000型在線粘度計有5組信號輸出端)
